Scheda tecnica PCB Hitachi 0A90161 – Travelstar 5K500.B

Categories: PCB Hard DiskPublished On: 28 Ottobre 20253,1 min read

Scheda tecnica PCB Hitachi 0A90161 – Travelstar 5K500.B – Documento tecnico a cura di MrDisk – Forensic & Data Recovery

Indice della pagina

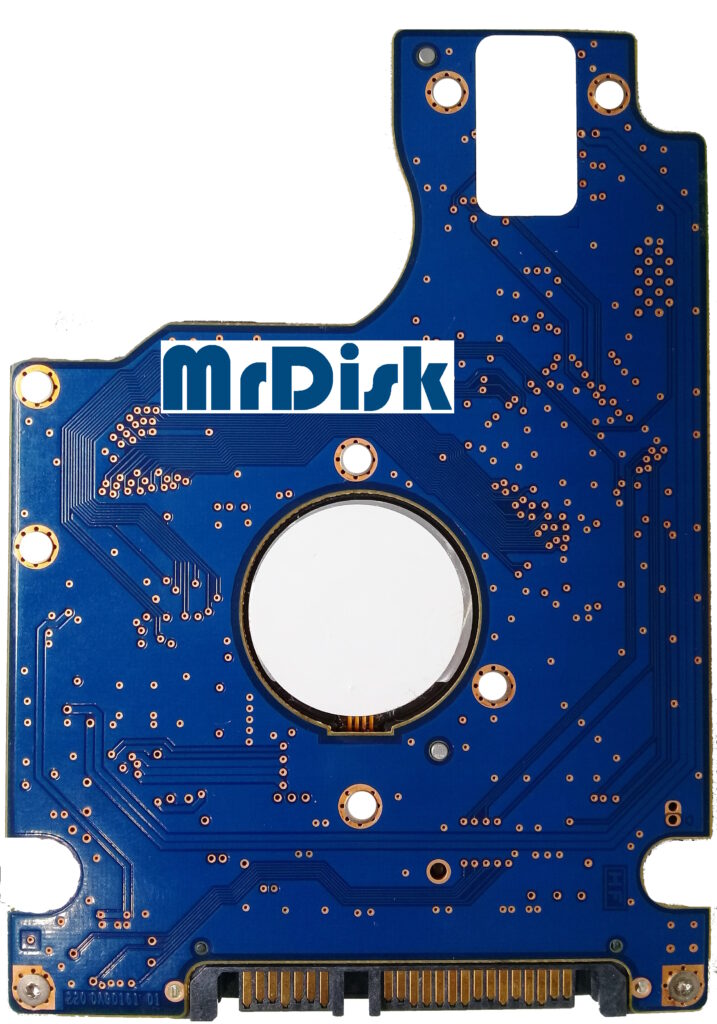

1. Identificazione della scheda

Codice PCB: 0A90161
Revisione note: 110 0A90161 01 / 220 0A90161 01
Famiglia HDD di riferimento: Hitachi / HGST Travelstar 5K500.B
Form factor: 2,5″ SATA notebook drive
Colore tipico PCB: Blu
Posizione ROM/NVRAM: chip esterno con dati di calibrazione adattivi unici per ciascun disco

⚠️ La scheda 0A90161 non è intercambiabile senza il trasferimento della ROM originale, che contiene i parametri adattivi (servo, calibrazione testine, ecc.).
Montare una PCB “donatrice” senza migrare la ROM comporta mancato avvio o perdita di accesso ai dati.

2. Modelli di disco compatibili

La scheda 0A90161 equipaggia diversi dischi Hitachi / HGST Travelstar 5K500.B da 160 GB a 500 GB:

Modello HDD	Capacità	Interfaccia	Note di compatibilità
HTS545016B9SA02	160 GB	SATA 3.0 Gb/s	1 piatto / 2 testine
HTS545032B9SA02 / B9A302	320 GB	SATA 3.0 Gb/s	stessa logica 0A90161
HTS545050B9SA02	500 GB	SATA 3.0 Gb/s	2 piatti / 4 testine

Per sostituzioni corrette devono coincidere:

Sigla MLC / Microcode (es. DA2740C, DA2740D, DA2740F);
Numero di revisione della board (110 o 220).

3. Parametri tecnici della famiglia Travelstar 5K500.B

Interfaccia: SATA II (3.0 Gb/s)
Rotazione: 5400 RPM
Cache: 8 MB
Fattore di forma: 2,5″ – spessore 9,5 mm
Transfer rate burst: fino a 300 MB/s
Anno di produzione: ~2008–2011 (Hitachi GST pre-HGST)
Produttore controller: Marvell / Hitachi ASIC dedicato

4. Casi di sostituzione PCB

L’intervento di sostituzione o “trapianto” della scheda 0A90161 è indicato nei seguenti casi:

Danno elettrico (sovratensione, corto su TVS o driver motore)
Regolatore di tensione o controller motore bruciato
PCB danneggiata fisicamente o ossidata

Non indicato in presenza di problemi meccanici (testine bloccate, rumori metallici) o di cifratura software (BitLocker, FileVault), che richiedono procedure differenti.

5. Procedura di intervento in laboratorio MrDisk

1. Diagnosi elettronica

Verifica delle linee 5 V, driver motore, diodi TVS e accesso al contenuto ROM.

2. Clonazione / Migrazione ROM

Lettura bit-per-bit del chip adattivo e trasferimento su PCB donatrice identica.
In caso di danneggiamento, lettura diretta tramite micro-saldatura o lettura BGA.

3. Avvio in ambiente controllato

Il disco ricostruito viene collegato a sistemi di imaging forense (PC-3000, Deepspar, ecc.) per estrarre l’immagine settore-per-settore senza alterare i dati originali.

4. Recupero ed estrazione dati

Analisi del file system (NTFS, exFAT, HFS+, APFS ecc.) e ricostruzione logica dei file.
In presenza di cifratura (BitLocker, FileVault, ecc.) viene gestita la fase di decrittazione tramite chiave del cliente.

6. Considerazioni tecniche

Le PCB 0A90161 reperibili online sono spesso identiche nel layout ma non nel firmware.
Anche minime differenze di MLC possono impedire il corretto avvio del disco.
Ogni tentativo di sostituzione “casalinga” senza migrazione ROM rischia la perdita dei dati adattivi e la distruzione del chip originale.
L’intervento va eseguito in ambiente ESD-safe con microsaldatura controllata.

7. Fornitura PCB e servizio tecnico MrDisk

MrDisk può fornire, su richiesta, PCB Hitachi 0A90161 originali o revisionate, testate in laboratorio e pronte per la migrazione ROM.
Il servizio è destinato a laboratori tecnici e professionisti del recupero dati.

Per richiedere disponibilità o avviare una procedura di sostituzione:

📧 Email: info@mrdisk.it
☎️ Telefono: +39 081 1923 1330
🌐 Sito: www.mrdisk.it

È possibile inviare il disco o la sola PCB per valutazione tecnica.
MrDisk rilascia, su richiesta, relazione di diagnosi e copia firmata per uso forense o legale.
